De doorbraak van microgolftechnologie voor sterke penetratie in de kolenchemische industrie-De diepgaande toepassingsanalyse van de SLDL5400-serie in de kolenchemische industrie

1. Pijnpunten in de sector: vier fatale problemen bij het meten van het chemische niveau van steenkool

De chemische productieomstandigheden van steenkool worden vaak omschreven als een "combinatie van extreme omgevingen", waar hoge temperaturen, hoge drukken, sterke corrosiviteit, ontvlambaarheid en explosiviteit, hoge stofniveaus en stroperige materialen die vatbaar zijn voor verstopping allemaal samenkomen. Deze kenmerken vormen meerdere uitdagingen voor niveaumeting, waardoor het voor traditionele apparatuur moeilijk wordt om deze beperkingen te overwinnen.

(1)De ‘tolerantietest’ in extreme omgevingen

1. Hoge-temperatuurlimiet: de interne temperatuur van kernapparatuur zoals vergassers en conversieovens kan 800-1100 graden bereiken, terwijl de omgevingstemperatuur vaak op 300-500 graden blijft. Traditionele capacitieve en ultrasone niveaumeters hebben een temperatuurbestendigheidslimiet die meestal onder de 200 graden ligt. Langdurige blootstelling aan omgevingen met hoge temperaturen kan gemakkelijk leiden tot veroudering van componenten, signaaldrift of zelfs directe burn-out.

2. Corrosie: Bij het productieproces zijn zeer corrosieve materialen betrokken, zoals koolteer, zure wasoplossingen en zwavel-/chloor-bevattende media. Bovendien kunnen gassen zoals waterstofsulfide en koolmonoxide in het syngas corrosie van de apparatuur veroorzaken. De afdichtingsstructuren en -materialen van traditionele apparatuur zijn vaak niet geschikt om deze omstandigheden te weerstaan, wat vaak leidt tot schade aan de schaal en defecte sensoren.

3. Explosie-vereisten zijn niet-onderhandelbaar: gebieden zoals kolensilo's, vergassingsinstallaties en opslagtankzones bevatten ontvlambare en explosieve gassen zoals methaan, waterstof en koolmonoxide, waardoor gevaarlijke explosieomgevingen ontstaan. Traditionele apparatuur met onvoldoende explosiebestendigheid- (die bijvoorbeeld niet voldoet aan de IICT5/T6-normen) is zeer gevoelig voor veiligheidsincidenten. Hoewel sommige geïmporteerde apparatuur voldoet aan de explosieveilige specificaties-, heeft deze vaak te kampen met vertraagde respons en exorbitante onderhoudskosten.

(2) Meting van obstructie van materiaaleigenschappen

1. Hechting en klontering: materialen met een hoge- viscositeit, zoals koolteer en steenkoolslurry, hebben de neiging om 5-10 cm dikke afzettingen te vormen op de oppervlakken en sensoren van apparatuur. Deze afzettingen kunnen signalen van conventionele apparaten belemmeren, waardoor meetfouten of valse alarmen ontstaan. Poedervormige materialen zoals steenkoolstof en katalysatoren zijn gevoelig voor vochtabsorptie en klontering, waardoor misleidende metingen van het "valse vloeistofniveau" ontstaan, die de procescontrole belemmeren.

2. Uitdagingen voor multimorfologische mediumaanpassing: Bij hetzelfde productieproces kunnen meerdere materiaalvormen betrokken zijn, waaronder poeders (steenkoolstof), vloeistoffen (koolteer) en gas-vloeistof-vaste drie-fasenmengsels (reactanten in vergassers). Traditionele apparatuur met enkelvoudige meetprincipes heeft moeite om verschillende materiaalvormen tegelijk aan te kunnen, waardoor frequente vervanging van apparatuur of parameteraanpassingen nodig zijn, wat resulteert in omslachtige handelingen.

(3) Signaalverstoring van veldinterferentie

1. Hoge stof- en stoominterferentie: een grote hoeveelheid zwevend stof wordt geproduceerd tijdens het transport van verpulverde steenkool en de vergassingsreactie, en een grote hoeveelheid stoom op hoge temperatuur wordt geproduceerd tijdens het proces van synthesegaskoeling. Het akoestische golfsignaal van de traditionele ultrasone niveaumeter wordt gemakkelijk verzwakt door stof en stoom, en de capaciteitsapparatuur zal de capaciteitswaarde veranderen vanwege het aangehechte stof, wat resulteert in frequente gegevenssprongen en een aanzienlijke afname van de meetnauwkeurigheid.

2. Trillingen en elektromagnetische interferentie: Tijdens bedrijf genereren apparatuur zoals vergassers en compressoren intense trillingen, waardoor traditionele apparaten los kunnen raken of sensoren kunnen verschuiven, waardoor de meetstabiliteit wordt aangetast. Tegelijkertijd kan de elektromagnetische interferentie (EMI) die door talrijke elektrische apparaten in de werkplaats wordt gegenereerd, de signaaloverdracht verstoren, wat kan leiden tot gegevensverlies of vals alarm.

(4) Het "efficiëntieknelpunt" van exploitatie, onderhoud en aanpassing

1. Hoge onderhoudsfrequentie en hoge kosten: Traditionele apparatuur vereist regelmatige handmatige reiniging van afzettingen op het sensoroppervlak, waarbij in sommige scenario's 2-3 reinigingen per week nodig zijn. Handmatig onderhoud in omgevingen met hoge temperaturen en gevaarlijke omgevingen brengt veiligheidsrisico's met zich mee. Bovendien brengen frequente defecten aan apparatuur hoge vervangingskosten met zich mee, terwijl geïmporteerde apparatuur inkoopcycli voor reserveonderdelen heeft die 1 tot 3 maanden duren, wat ernstige gevolgen heeft voor de productiecontinuïteit.

2. Uitdagingen bij het monitoren van de synchronisatie van meerdere- apparaten: Grote- steenkoolchemische bedrijven exploiteren doorgaans tientallen opslagtanks en reactoren, waardoor realtime monitoring van materiaalniveaugegevens op meerdere punten vereist is. Traditionele één-kanaalapparatuur voldoet niet aan deze vereisten, met beperkte signaaluitvoeropties die een naadloze integratie in DCS/SCADA-besturingssystemen belemmeren, wat resulteert in een slechte gegevensinteroperabiliteit.

3. Deze pijnpunten leiden rechtstreeks tot overmatige materiaalinput waardoor overdruk van de apparatuur ontstaat, onvoldoende materiaal dat leidt tot verminderde reactie-efficiëntie, overstromen van opslagtanks met veiligheidsongevallen tot gevolg, en aanhoudend hoge onderhoudskosten, die belangrijke knelpunten zijn geworden die een efficiënte, veilige en groene productie in de kolenchemische industrie belemmeren.

2, Doorbraakkern: SLDL5400-serie gerichte technische aanpassing en scenario-optimalisatie

Om de vier belangrijkste pijnpunten in de steenkoolchemische industrie aan te pakken, maakt de SDLD5400-serie gebruik van zijn "microgolftechnologie met hoge- penetratie + extreem omgevings-specifiek ontwerp" om uitgebreide compatibiliteit te bereiken over drie dimensies: technologie, configuratie en installatie, waardoor meetuitdagingen nauwkeurig worden opgelost.

(1) Kerntechnologie: vijf technologische innovaties die het pijnpunt raken

1. Technologie voor sterke penetratie in de magnetron-De problemen van hangend materiaal en medium vormen oplossen

Het systeem maakt gebruik van 24GHz hoogfrequente microgolftechnologie, waarvan het penetrerende vermogen een naadloze transmissie door materiaallagen (tot 15 cm), inclusief stof, stoom en poeder, mogelijk maakt, waardoor het eigenlijke materiaalgrensvlak wordt bereikt. Deze technologie wordt niet beïnvloed door mediumtoestanden (poeder, vloeistof, stroperig of gas-vloeistof-vaste mengsels). Zelfs wanneer sensoroppervlakken bedekt zijn met koolteer- of koolstofafzettingen, blijft de signaalintegriteit behouden. Dit lost fundamenteel meetonnauwkeurigheden op die worden veroorzaakt door materiaalophoping en klontering in traditionele apparatuur, waardoor de noodzaak voor frequente handmatige reiniging wordt geëlimineerd.

2. Ontwerp met tolerantie voor extreme omgevingen-De grenzen van hoge temperaturen, corrosie en explosies doorbreken

Bestand tegen hoge- temperaturen: met een hoge- temperatuurcompatibele structuur met gespecialiseerde thermische isolatiecomponenten, werkt het betrouwbaar binnen een temperatuurbereik van-40 graden tot +1200 graden, en dekt het toepassingen bij hoge temperaturen volledig af, zoals chemische vergassers voor steenkool en conversieovens (800-1100 graden). Zelfs bij blootstelling aan langdurige omgevingen van meer dan 500 graden blijven stabiele prestaties behouden.

Corrosiebestendigheid: de transducer is gemaakt van corrosie-bestendige materialen zoals Hastelloy en PTFE, met een afgedichte behuizing van 316L roestvrij staal die voldoet aan de IP68-beschermingsnormen. Het is effectief bestand tegen corrosieve stoffen en gassen, waaronder koolteer, zure media en waterstofsulfide, waardoor schade aan en defecten aan apparatuur wordt voorkomen.

Hoge explosiebeveiliging: Gecertificeerd met Exdia (IA Ga) IICT5/T6Gb intrinsiek veilige explosie--certificering, voldoet deze apparatuur volledig aan de eisen voor ontvlambare en explosieve gevaarlijke omgevingen in kolenchemische fabrieken, waardoor veiligheidsrisico's worden geëlimineerd die worden veroorzaakt door niet-conforme explosie-normen.

3.Anti-jamming-algoritme en -structuur-om signaalstabiliteit te garanderen

Structurele anti-interferentie: het conische ontwerp van de microgolfenergiedistributie elimineert de noodzaak van nauwkeurige uitlijning tussen zender en ontvanger, waardoor de meetstabiliteit wordt gegarandeerd, ongeacht trillingen van de apparatuur of stapelconfiguraties van materiaal. Zelfs onder intense trillingen die worden gegenereerd door vergassers of compressoren, blijft het systeem betrouwbare prestaties leveren.

Algoritmische anti-interferentie: met een geïntegreerd signaalfilteralgoritme met hoge- precisie onderdrukt het effectief veldinterferentie, waaronder hoge- stoom, zwevend stof en elektromagnetische straling. Hierdoor wordt een 90% verbeterde datastabiliteit bereikt en worden veelvoorkomende problemen zoals datafluctuaties en signaalverlies bij conventionele apparatuur voorkomen.

4. Eenvoudig bedienings- en onderhoudsontwerp-waardoor de arbeids- en tijdkosten worden verlaagd

Intuïtieve foutopsporing: met 15 LED-signaalintensiteitsindicatoren die real-time ontvangen stroom- en gevoeligheidsinstellingen weergeven, stelt dit systeem veldpersoneel in staat de foutopsporing uit te voeren zonder gespecialiseerde apparatuur, waardoor een eenvoudige en efficiënte bediening wordt gegarandeerd.

Eenvoudige installatie: compatibel met G1-schroefdraadmontage, waardoor er geen aanpassingen aan bestaande reactoren, opslagtanks of andere apparatuur nodig zijn. Het installatieproces duurt slechts 30 minuten per unit, waardoor de bouwtijd aanzienlijk wordt verkort.

Laag-onderhoud De apparatuur heeft een betrouwbare, afgedichte structuur en de materiaalbelasting heeft geen invloed op de metingen. De onderhoudsfrequentie wordt teruggebracht van 2-3 keer per week voor traditionele apparatuur naar eenmaal per kwartaal, waardoor de handmatige onderhoudsintensiteit en de veiligheidsrisico's in omgevingen met hoge- hoge temperaturen en risicovolle omgevingen aanzienlijk worden verlaagd.

5. Multi-signaaluitvoer-Aanpassen aan intelligente beheer- en controlevereisten

Het systeem ondersteunt DPDT-relais, alarmlichtuitgangen, transistoruitgangen en 8mA/20mA twee-draads NAMUR-uitgangen, waardoor naadloze integratie met DCS/SCADA-besturingssystemen in kolenchemische fabrieken mogelijk is. Het vergemakkelijkt het uploaden van gegevens op materiaalniveau in real-time, monitoring op afstand en gecoördineerde controle, en voldoet daarmee perfect aan de vraag van de industrie naar intelligente en geautomatiseerde productie.

(2) Speciale configuratie voor de kolenchemische industrie: nauwkeurige afstemming van de vereisten van industriële scenario's

1. Het systeem beschikt over een maximaal detectiebereik van 120 meter en bestrijkt diverse scenario's, waaronder grootschalige kolenopslagsilo's (50-80 meter hoog), opslagtanks (diameter 20-30 meter) en afvalresidubassins. Dit zorgt voor operationele flexibiliteit zonder dat vervanging van apparatuur nodig is vanwege meetbeperkingen.

2. Instelbare responstijd: de vertraging kan vrij worden ingesteld tussen 0,1-10 seconden. Voor viskeuze materialen zoals steenkoolslurry en koolteer met langzame stromingseigenschappen kan een langere responstijd worden aangepast om vals alarm te voorkomen. Voor snelle materiaalveranderingen in vergassers kan een kortere responstijd worden ingesteld om realtime monitoring mogelijk te maken.

3.Multi--kanaals synchrone monitoring: het SLDL5430-model beschikt over 16 kanalen met een homoloog en bidirectioneel ontwerp, waardoor er geen interferentie tussen kanalen is. Het kan tegelijkertijd voldoen aan de synchrone monitoringbehoeften van meerdere opslagtanks, reactoren en meetpunten in grootschalige -steenkoolchemische bedrijven, waardoor de inzet van overtollige apparatuur wordt geëlimineerd en de investeringskosten worden verlaagd.

4. Aangepaste materiaaloplossingen: op maat gemaakt voor verschillende corrosieve omgevingen, zoals Hastelloy-transducers voor zeer zure media en PTFE-gecoate anti--adhesieontwerpen voor stroperige materialen zoals koolteer, waardoor de compatibiliteit van de apparatuur en de levensduur aanzienlijk worden verbeterd.

3, Praktijkverificatie: toepassingscasus en effect van een grootschalige kolenchemische onderneming op -schaal

(1) Applicatieachtergrond

Een toonaangevende binnenlandse steenkoolchemische onderneming (met een jaarlijkse steenkoolverwerkingscapaciteit van 10 miljoen ton) wordt geconfronteerd met kritieke uitdagingen op het gebied van niveaumeting in haar vergassingswerkplaats, opslagtankgebied en behandelingszone voor afvalresiduen, zoals hieronder beschreven:

Toepassingsscenario's: Bewaking van het materiaalniveau in vergassers (werkend bij temperaturen boven 850 graden), controle van het vloeistofniveau in opslagtanks voor koolteer (vanwege het stroperige medium dat gevoelig is voor materiaalhechting), regeling van het vloeistofniveau in syngaswastorens (in zeer zure, corrosieve omgevingen) en controle van het materiaalniveau in opslagsilo's voor steenkoolpoeder (onder omstandigheden van hoge stofconcentratie en intense trillingen).

Eerdere uitdagingen: we hebben drie conventionele niveaumeters getest-capacitief, ultrasoon en radar-elk met opmerkelijke beperkingen. Het capacitieve apparaat had te lijden onder hoge-veroudering door hoge temperaturen en materiaal-hangende valse alarmen, met gemiddeld drie maandelijkse storingen. Het ultrasone apparaat werd beïnvloed door stof- en stoominterferentie, wat resulteerde in meetfouten van meer dan 20%. Hoewel het geïmporteerde radarapparaat voldeed aan de explosie-normen, maakten de hoge onderhoudskosten (meer dan 50.000 yuan per service) en de reactievertraging van 15 seconden het ongeschikt voor procescontrolevereisten.

Oplossingsvoorstel: Aangepaste oplossingen uit de SLDL5400-serie voor verschillende scenario's. De vergasser maakt gebruik van de hogetemperatuurvariant SLDL5420, terwijl het opslagtankgedeelte en de scrubbertoren gebruik maken van de corrosiebestendige SLDL5420. De steenkoolpoedersilo maakt gebruik van het meer-kanaals SLDL5430-model (met gelijktijdige monitoring van zes compartimenten).

(2) Belangrijkste toepassingsresultaten

1.De meetnauwkeurigheid en stabiliteit bereiken een kwalitatieve sprong

De SDLD5400-serie werkt onder extreme omstandigheden van 850 graden, hoge stofconcentratie, sterke corrosiviteit en materiaalophoping en legt nauwkeurig materiaalinterfaces vast zonder dode hoeken bij het meten. Het reduceert het percentage valse alarmen van 35% bij traditionele apparatuur naar nul, waarbij meetfouten binnen ±0,5% worden beperkt. Real- feedback van de materiaalniveaus van de vergasser verbetert de nauwkeurigheid van de toevoer van grondstoffen met 18%, waardoor overdruk van de apparatuur door overmatig materiaal wordt voorkomen en de reactie-efficiëntie als gevolg van onvoldoende materiaal wordt verminderd.

2.Voldoet volledig aan de extreme vereisten voor aanpassing aan het milieu met aanzienlijk verbeterde duurzaamheid

De apparatuur heeft zes opeenvolgende maanden stabiel gewerkt zonder enige uitval als gevolg van storingen, waardoor een duurzaamheidsverbetering van 95% werd bereikt in vergelijking met traditionele apparatuur (die doorgaans 2-3 storingen per maand ondervindt). Opvallend is dat het aangepaste model voor hoge-temperaturen continu rond de vergasser van 850 graden heeft gewerkt, zonder sensorveroudering of signaalafwijking. De corrosie-bestendige variant vertoonde geen corrosiesporen op de behuizing en transducer in een zeer zure wastorenomgeving. Het meerkanaalsmodel demonstreerde stabiele datatransmissie zonder enige jitter of verlies, zelfs onder intense trillingen en hoge stofniveaus in een kolenpoedersilo.

3.De operationele kosten worden aanzienlijk verlaagd, met verbeterde productiecontinuïteit

Onderhoudskosten: Omdat de technologie met sterke penetratie door microgolven de noodzaak voor materiaalreiniging elimineert, wordt de onderhoudsfrequentie teruggebracht van twee keer per week naar één keer per kwartaal, wat resulteert in een verlaging van de arbeidsonderhoudskosten met 90%. De kosten van reserveonderdelen voor apparatuur bedragen slechts een-derde van die van geïmporteerde apparatuur, met een korte aanschafcyclus (7-10 dagen), waardoor de operationele en onderhoudskosten verder worden verlaagd.

Implementatiekosten: Voor de installatie zijn geen aanpassingen aan bestaande apparatuur of tanks nodig, waardoor de bouwtijd met 60% wordt verminderd in vergelijking met traditionele methoden en de implementatiekosten met 45% worden verlaagd.

Productiecontinuïteit: de storingsvrije werking-van de apparatuur zorgt voor ononderbroken en stabiele productieprocessen. Vergeleken met de vorige gemiddelde maandelijkse downtime van vier uur als gevolg van defecten aan apparatuur, is de productiecontinuïteit met 98% verbeterd, waardoor de economische verliezen indirect met meer dan een miljoen yuan zijn verminderd.

4. Win-winst op het gebied van veiligheid en voordeel, help bij intelligente upgrades

Nauwkeurige gegevens op materiaalniveau hebben veiligheidsrisico's geëlimineerd, zoals het overstromen van koolteeropslagtanks en overdruk in de vergasser, waardoor een 100% ongeval-vrij tarief voor de onderneming is bereikt. Door de materiaalaanvoer en transportritmes te optimaliseren, verbetert het systeem de vergassingsefficiëntie met 10%, terwijl het steenkoolverbruik met 6% wordt verminderd, waardoor jaarlijks 600.000 ton steenkool wordt bespaard en de CO2-uitstoot met 1,5 miljoen ton wordt verminderd. Meerdere signaaluitgangen kunnen naadloos worden geïntegreerd met het DCS-systeem van de onderneming, waardoor bewaking op afstand, historische tracering en gecoördineerde controle van materiaalniveaus mogelijk is. Dit levert betrouwbare data-ondersteuning voor de intelligente en groene transformatie van de steenkoolchemische industrie.

4, Kernwaarde: Drie kernbetekenissen van de SLDL5400-serie die de steenkoolchemische industrie mogelijk maakt

1. Het overwinnen van technische knelpunten en het opvullen van hiaten in de industrie: de SDLD5400-serie is ontworpen voor extreme steenkoolchemische omstandigheden en maakt gebruik van geavanceerde microgolfpenetratietechnologie, een hittebestendig ontwerp van 1200 graden-, IP68-corrosiebescherming en IICT5/T6 explosiebestendigheid-. Het overwint de beperkingen van traditionele apparatuur bij hoge- temperatuur-, corrosieve, materiaal-verstoppings- en interferentiescenario's, en komt tegemoet aan de marktbehoefte aan hoge-precieze en hoge- stabiliteitsniveaumetingen in de steenkoolchemische industrie.

2. Kostenverlaging en verbetering van de efficiëntie vergroten het concurrentievermogen van bedrijven: Door de onderhoudskosten met 90%, de inzetkosten met 45% en het steenkoolverbruik met 6% te verlagen, terwijl tegelijkertijd de productie-efficiëntie met 10% wordt verhoogd en de productiecontinuïteit voor 98% wordt gehandhaafd, genereert dit initiatief rechtstreeks substantiële economische waarde voor bedrijven. Het stelt steenkoolchemische bedrijven in staat hun kernconcurrentievermogen te versterken te midden van de volatiliteit van de energieprijzen en de steeds strengere milieuregels.

3. Het garanderen van veiligheid en milieubescherming terwijl de transformatie van de industrie wordt gestimuleerd: een explosiebestendig- ontwerp en nauwkeurige niveaucontrole elimineren veiligheidsrisico's en vervuilingsrisico's bij de bron, in lijn met het beleid van de kolenchemische industrie van 'veiligheid eerst, groene ontwikkeling'. Ondertussen stellen data-gestuurde en intelligente monitoringsystemen bedrijven in staat een verfijnd productiebeheer te realiseren, waardoor de industrie in de richting van hogere efficiëntie, schonere bedrijfsvoering en slimme transformatie wordt gestuwd.

epiloog

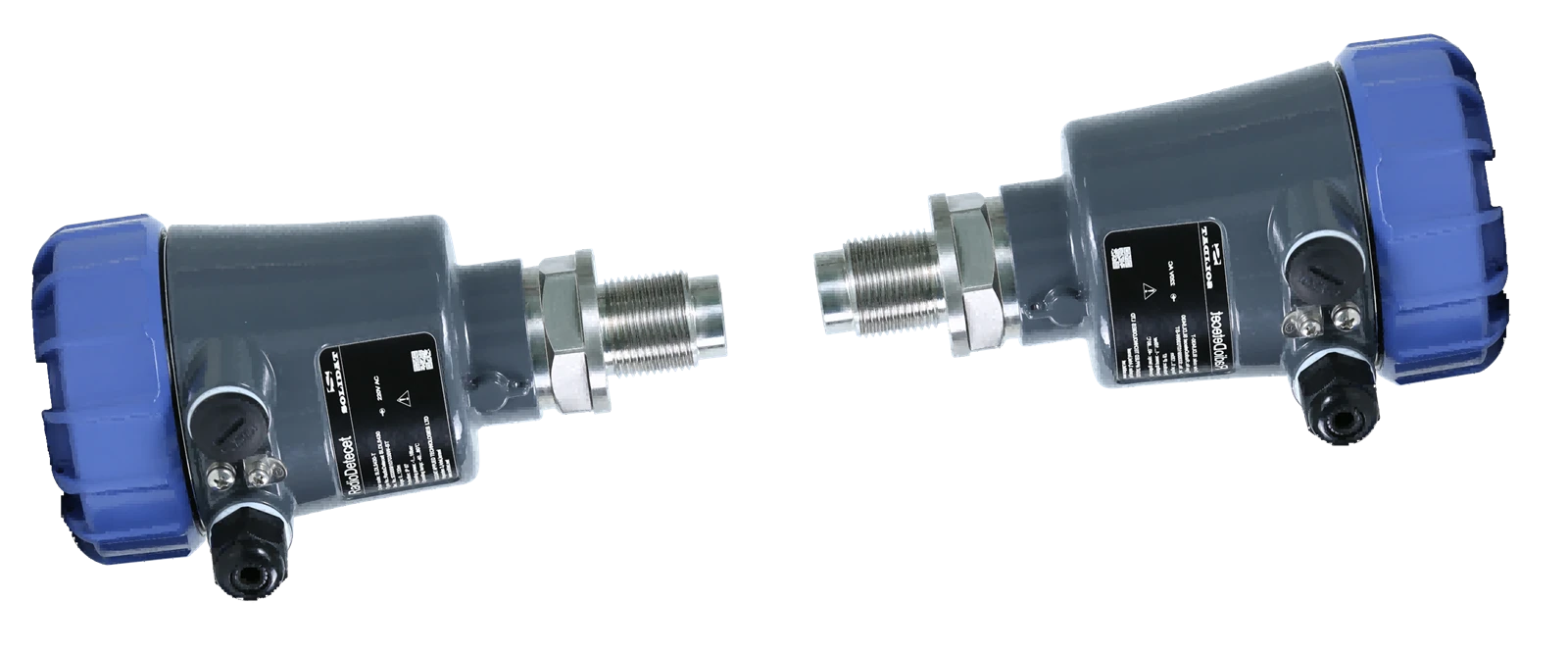

In de zeer veeleisende productieomgeving van de kolenchemische industrie hebben de SDLD5400-serie RadioDetect-microgolfniveauschakelaars met succes de al lang bestaande uitdagingen op het gebied van niveaumeting aangepakt, dankzij hun kernvoordelen van "precisie, stabiliteit, duurzaamheid en kosteneffectiviteit." Door gerichte technologische innovaties en scenario-specifieke aanpassingen biedt deze serie niet alleen op maat gemaakte oplossingen voor individuele bedrijven, maar dient ze ook als een repliceerbaar en schaalbaar model voor het upgraden van niveaumetingstechnologie in de gehele steenkoolchemische industrie. In de toekomst zal de SDLD5400-serie zich blijven richten op de behoeften van de sector, waarbij technologie en configuraties voortdurend worden geoptimaliseerd om een ​​sterker technisch momentum te injecteren in de veilige, efficiënte en groene ontwikkeling van de sector.

Voor toepassingsvideo's op locatie-, gedetailleerde technische parameters, oplossingen voor het matchen van condities of technische uitwisselingen in de steenkoolchemische industrie kunt u altijd contact met ons opnemen. Wij leveren end{2}}tot-einddiensten op maat om bedrijven te helpen meetknelpunten te overwinnen en ontwikkeling van hoge-kwaliteit te realiseren!
