SOLIDAT--hoe u de echocurve van een geleidegolfradarniveauzender kunt zien

SOLIDATgeleide golfradar niveauzenderis een industrieel instrument dat gewoonlijk wordt gebruikt om vloeibare of vaste materialen te meten. Door de echocurve te analyseren, kan informatie over het vloeistofniveau nauwkeurig worden verkregen. In dit artikel wordt uitgelegd hoe u het echocurvediagram van de fabrikant van de SOLIDAT geleidegolfradarniveaumeter correct kunt interpreteren.

1. Begrijp de basisstructuur van de echocurve

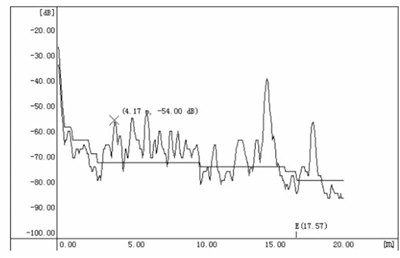

De echocurvegrafiek van de SOLIDAT coaxiale sonde geleide golfradar bestaat doorgaans uit twee hoofdonderdelen: de afstandsas en de reflectie-intensiteitsas. De afstandsas vertegenwoordigt de voortplantingstijd van het radarsignaal, dat wil zeggen de afstand tussen het materiaal en het niveaumeter. De reflectiesterkte-as vertegenwoordigt de sterkte van het echosignaal, dat wordt gebruikt om de aanwezigheid en kenmerken van het materiaal te beoordelen.

2. Observeer de vorm van de echocurve

--Vloeiende rechte lijn: als er geen obstakel is tussen de vloeistofniveaumeter en het materiaal, ziet de echocurve er meestal uit als een vlakke rechte lijn. Dit betekent dat het door de geleidegolfradarniveaumeter uitgezonden radarsignaal rechtstreeks het oppervlak van het materiaal bereikt en terugkeert zonder door enig object te worden gestoord.

--Curve met fluctuaties: wanneer er obstakels zoals luchtbellen, schuim of deeltjes tussen de radargeleide golfniveaumeter en het materiaal aanwezig zijn, kan de echocurve een fluctuerende vorm vertonen. Dit komt doordat obstakels een deel van het radarsignaal verstrooien, waardoor de sterkte van het echosignaal varieert.

--Discontinue curve: wanneer er een grote helling of oneffenheid op het oppervlak van het materiaal aanwezig is, kan de echocurve discontinu lijken. Dit komt omdat reflecties van het radarsignaal tussen verschillende oppervlakken drastische veranderingen in de sterkte van het geëchoëde signaal kunnen veroorzaken.

3. Analyseer de kenmerken van de echocurve

--Echo-intensiteit: de piekwaarde van de echocurve geeft de intensiteit van het echosignaal aan. Dit kan worden gebruikt om te beoordelen of het materiaal bestaat of niet. Hogere pieken duiden gewoonlijk op de aanwezigheid van materiaal, lagere pieken kunnen op holtes of gas duiden.

--Echotijd: de piekpositie van de echocurve komt overeen met de afstand tussen het materiaal en de vloeistofniveaumeter. Door de echotijd te meten kan een nauwkeurige waarde voor het vloeistofniveau worden berekend.

4. Zaken die aandacht behoeven

Verzeker de normale werking van de coaxiale geleidegolfradar: Voordat u de echocurve observeert, moet u ervoor zorgen dat de vloeistofniveaumeter zich in een normale werkingstoestand bevindt, zoals een stabiele stroomvoorziening, een schone sensor, enz.

Aanpassing voor verschillende materialen: Verschillende materialen hebben verschillende diëlektrische constanten en reflectie-eigenschappen, die de echocurve kunnen beïnvloeden. Daarom moet u bij gebruik van de SOLIDATgeleide golfradar niveauzender, is het noodzakelijk om de overeenkomstige parameters aan te passen aan de aard van het materiaal.

Door het observeren en analyseren van de echocurves van fabrikanten van SOLIDAT geleide golfradar-niveaumeters kunnen we nauwkeurig informatie over het vloeistofniveau verkrijgen, waardoor de monitoring en controle van industriële processen wordt gerealiseerd. In praktische toepassingen is het noodzakelijk om aanpassingen en beoordelingen te maken op basis van de specifieke situatie om de nauwkeurigheid en betrouwbaarheid van de meetresultaten te garanderen.
